薄膜擠出流延機 光電催化XPS材料

您當前位置：橡塑加工成型設(shè)備?流延機?薄膜擠出流延機 光電催化XPS材料

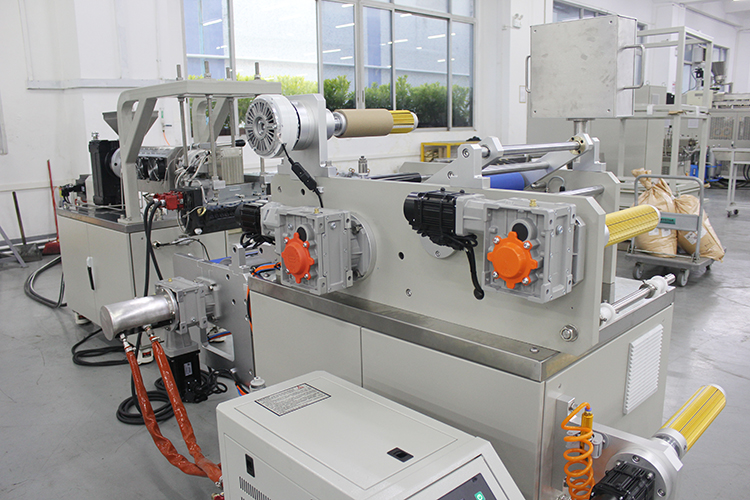

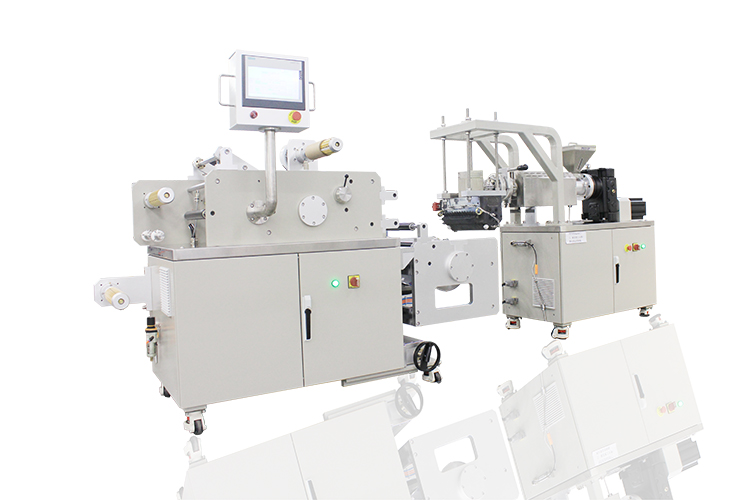

廣州市普同實驗分析儀器有限公司的薄膜擠出流延實驗機，用于高阻燃高抗沖再生聚苯乙烯XPS顆粒擠出流延薄膜成型。XPS薄膜特別適用于制造需要阻燃的電子元器件,構(gòu)件及電子設(shè)備的殼體材料等產(chǎn)品,具有巨大的市場應(yīng)用前景。主要由單螺桿擠出機、換網(wǎng)器、流延模具、放卷和流延牽收卷組成。

薄膜擠出流延實驗機能制備0.012mm薄膜。制品表觀米白色可透光，光滑平整、無明顯晶點縱紋。

工藝建議

1、擠出成型模具及過渡各區(qū)加熱，料簡1區(qū)265度、料筒2區(qū)285度、模具295度。

2、XPS粒料開機前140連續(xù)4小時烘干。

3、各動力輥（流延、牽引和收卷）由伺服電機獨立驅(qū)動，輥轉(zhuǎn)速控制精確，同步性能好

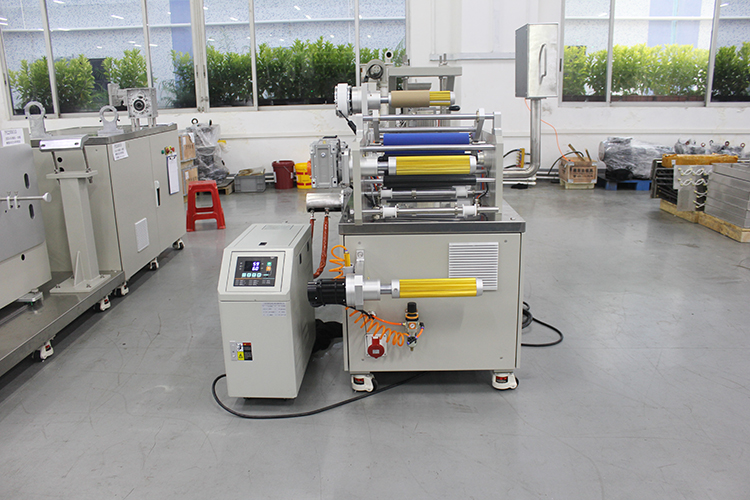

4、采用模溫機及導熱油加熱，輥面溫度精準、溫差小

5、投料擠出流延成型出膜正常、牽引平穩(wěn)、收放卷張力穩(wěn)定、線速同步。

技術(shù)參數(shù)

螺桿直徑30mm

長徑比L/D28：1

螺桿分段溫控分三區(qū)，控溫在室溫-350℃

溫控精度±1℃

熔體壓力測定0-50MPa/0.5%FS

熔體溫度測定0-400℃

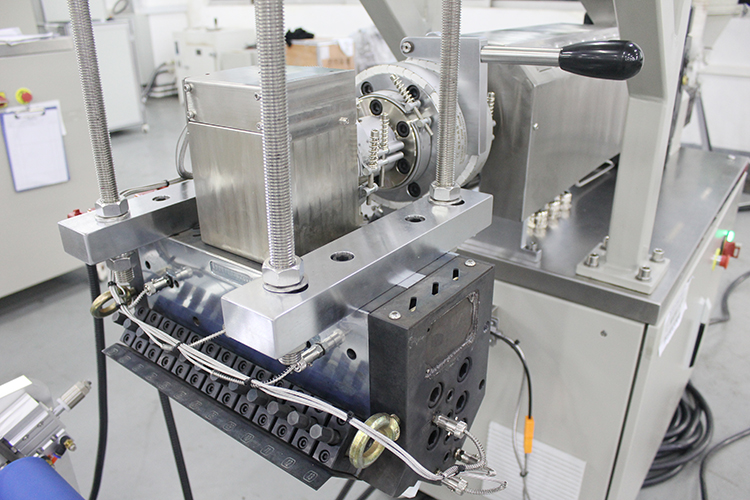

流延模具模具寬度：300 mm

模唇開口范圍：0-0.8 mm

衣架式流延模頭，采用5CrNiMo合金鋼

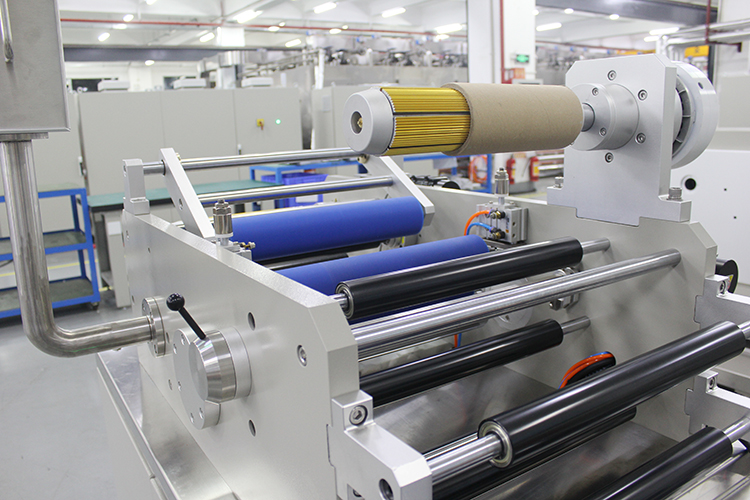

輥面寬度350mm

線速度0-10 m/min

流延輥直徑295 mm 輥面超鏡面，硬度HRC60-70，表面粗糙度Ra0.01μm

控溫精度±1℃

過渡輥直徑46 mm 表面氧化處理

牽引輥直徑80mm 輥面鍍鉻鏡面處理，表面粗糙度Ra0.01μm

制品厚度0.02-0.2mm

輥筒驅(qū)動獨立伺服，無極調(diào)速
