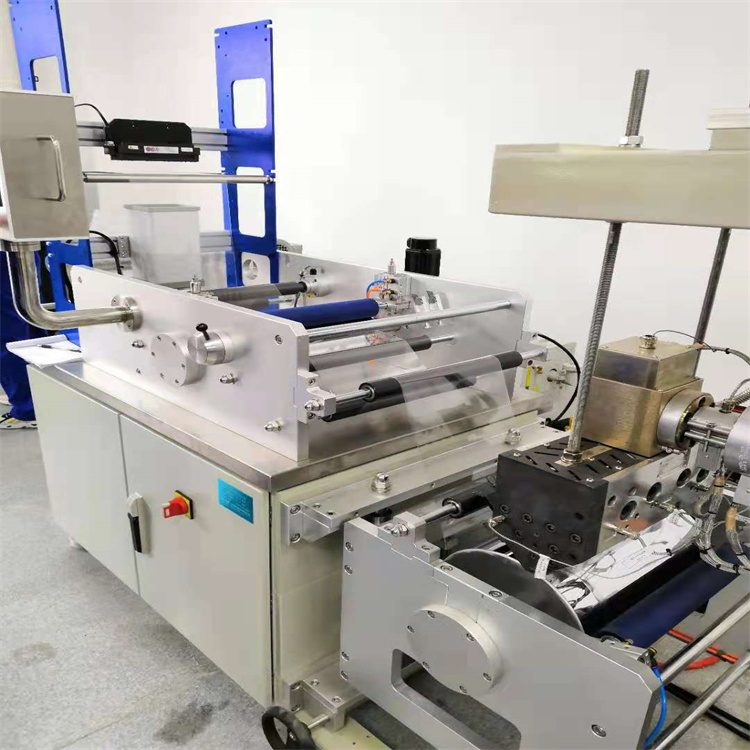

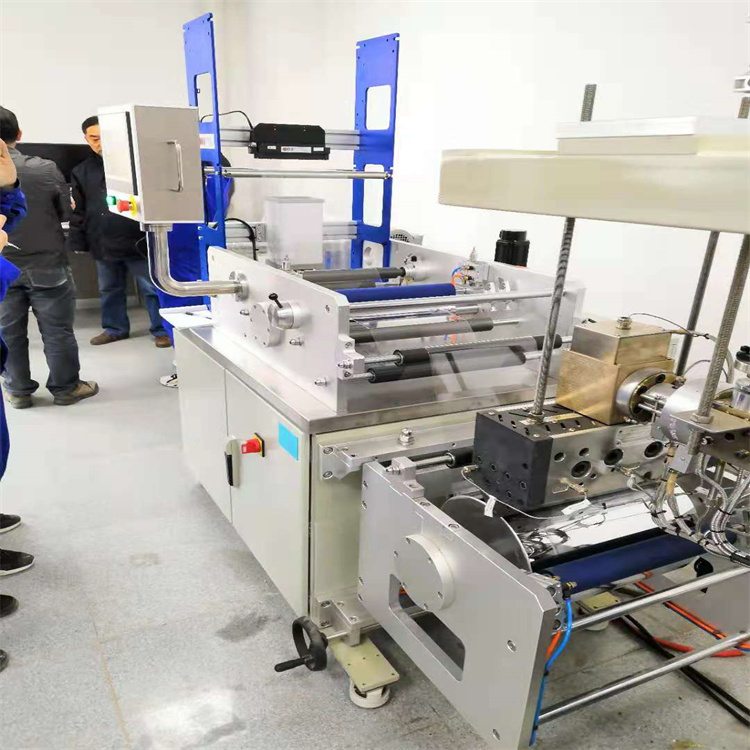

單螺桿擠出流延膜實驗線擠出主機主要由機架、主電機、擠出系統、換網器、熔體泵、模頭、加熱冷卻系統及電氣控制系統等組成。流延輔機由流延輥、背壓輥、牽引輥、收卷輥和收邊輥等與電氣控制系統組成。

優越性能

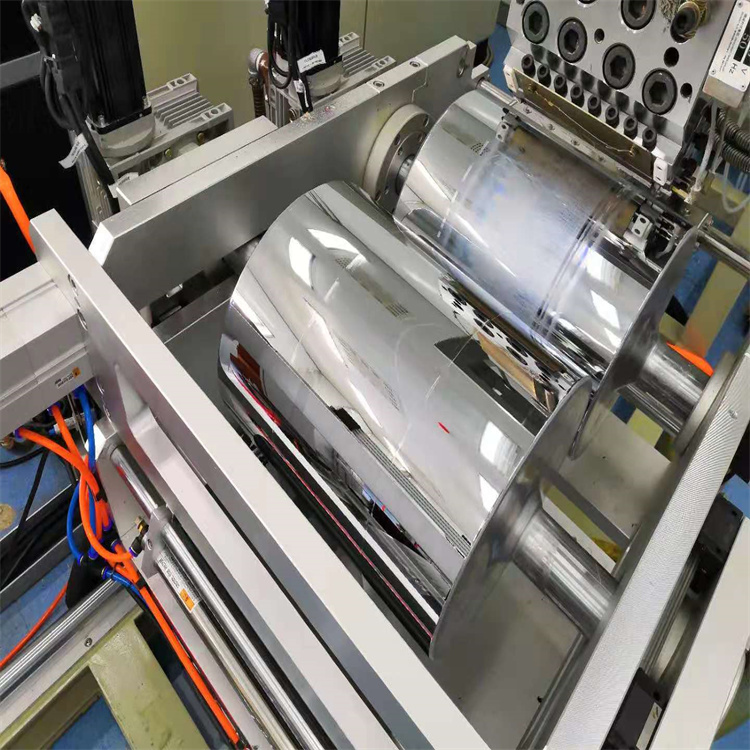

（1）流延輥和背壓輥：由獨立伺服電機驅動流延輥，旋轉速度可調，輥的表面鍍硬鉻處理。內部設置加熱油循環系統，可以起到預熱功能。流延輥升降機構由絲桿，減速機及調整手輪組成。逆時針旋轉手輪時，輥往下移動；順時針旋轉手輪時，輥往上移動。通過調整主動輥的上下高度，使薄帶的牽引過程更加平穩。

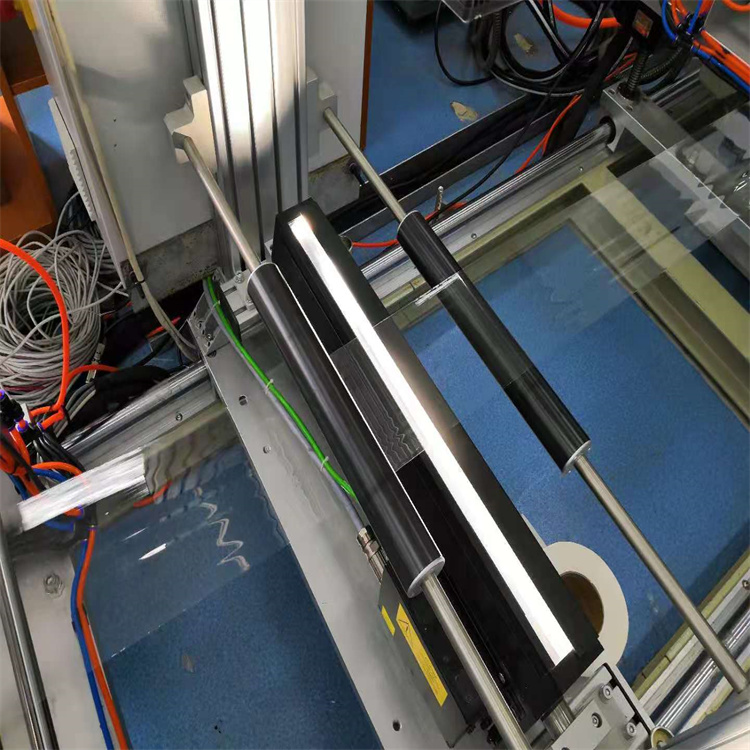

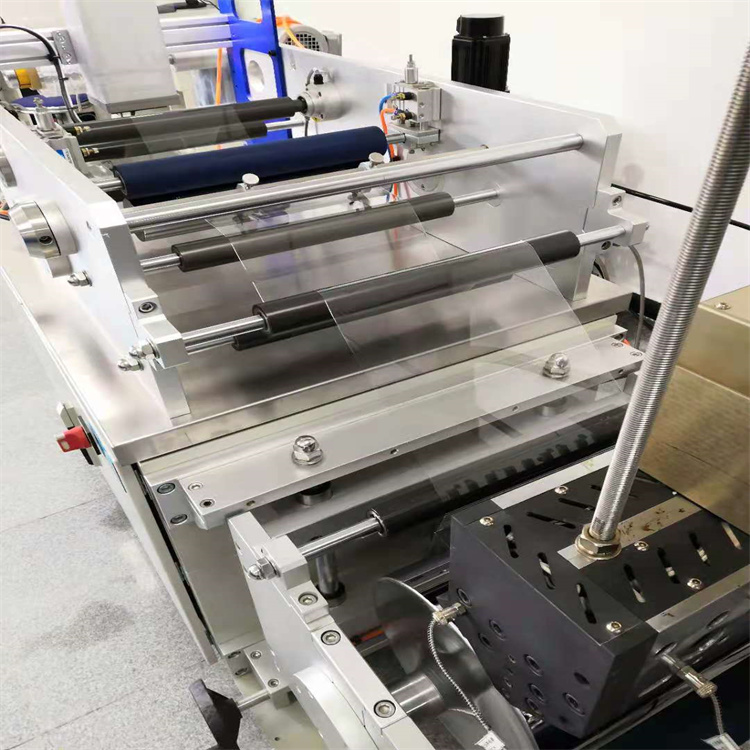

（2）牽引輥：由鋼輥和膠輥組成，鋼輥由獨立伺服電機驅動，旋轉速度可調。膠輥表面包覆硅膠，材質柔軟，可通過控制氣缸來帶動膠輥上下移動。

（3）收卷輥/收邊輥：由力矩電機驅動氣脹軸，旋轉速度可調，氣脹軸內置氣壓裝置，把紙筒裝在氣脹軸上，充入壓縮氣體可以脹大氣脹軸，驅動氣脹軸可

帶動紙筒收卷。

（4）輥的壓緊機構：通過PLC、觸摸屏控制氣缸的活動來調整固定輥與壓輥之間的間隙。當按下壓緊按鍵時，壓輥往上壓；按下松開按鍵時，壓輥退回來。在壓緊輥后，輥表面將會發生彈性變形而將處于兩輥之間的薄帶壓緊，并在摩擦力的作用下帶動薄帶而移動，薄帶移動速度可通過調節上輥的轉速進行調整。

（5）電氣控制系統：所有的參數設置、系統控制、數據記錄等均通過安裝在門板的操作屏進行操作/顯示。

設備參數

擠出主機主要參數

螺桿直徑25mm

螺桿長徑比30:1

螺桿最高轉速120rpm

最高工作溫度350℃

溫度控制精度±1℃

螺桿電機額定轉速120r/min

模頭寬度350mm

模頭厚度調節范圍0.3-1.5mm

料斗容量6L

最高產量10kg/h

工作電壓3 相AC380V，50Hz

長×寬×高約3064×690×1800mm

流延輔機參數

流延輥直徑Ф295mm，寬度350mm

流延輥數量1

牽引輥直徑Ф80mm，寬度350mm

牽引輥數量1

收卷輥直徑Ф75mm，寬度350mm

收卷輥數量1

收卷最大張力10 kg

收邊輥直徑Ф75mm，寬度300mm

收邊輥數量1

工作電壓3 相AC380 V，50 Hz

長×寬×高約2580×1319×1971mm
